RTO - systém regenerativní termické oxidace

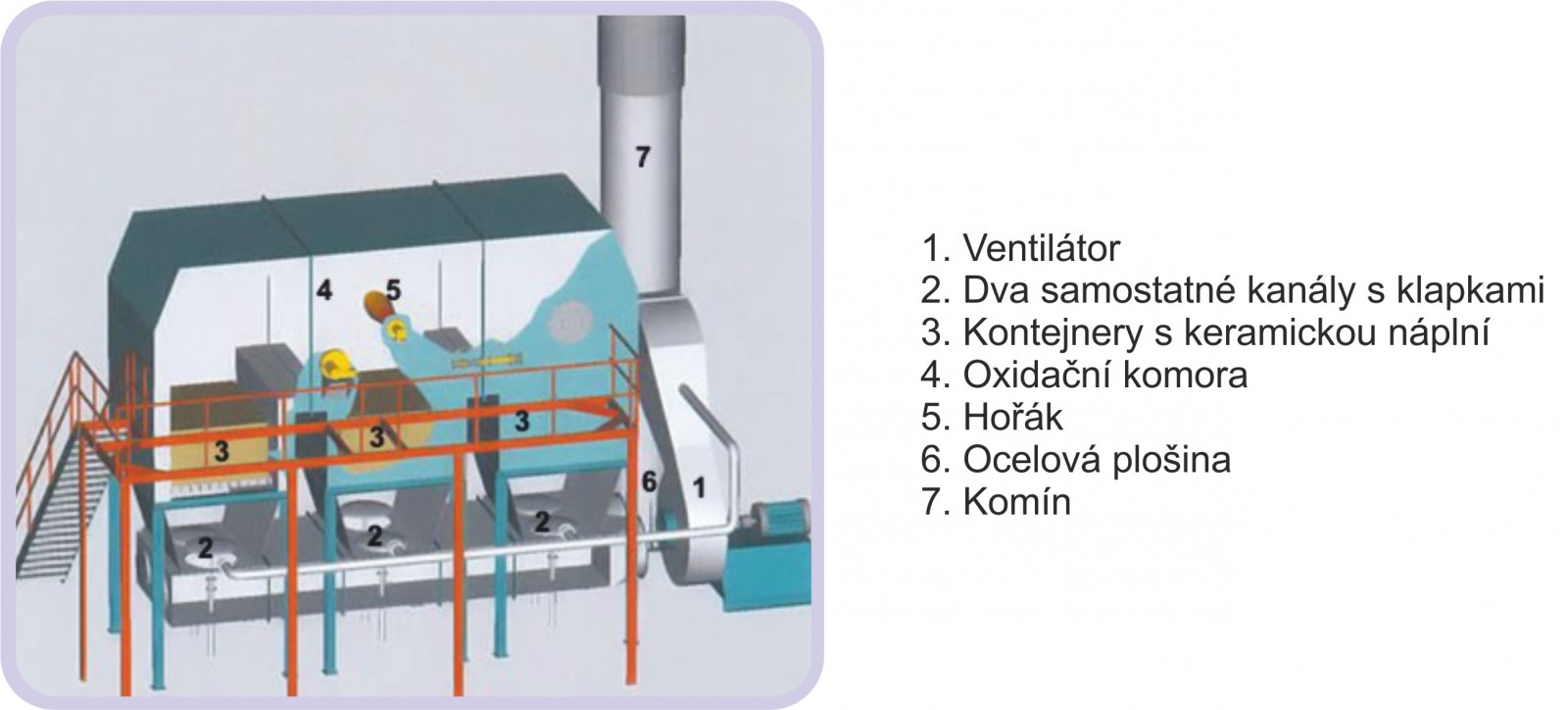

Komponenty systému

Zařízení systému regenerativní termické oxidace se skládá ze dvou nebo více kontejnerů vyplněných keramickým teplosměnným materiálem. Bezprostředně nad kontejnery je umístěna oxidační komora s hořákem.
Pod kontejnery jsou umístěny dva samostatné kanály. Jeden kanál slouží pro přívod znečištěného plynu z provozovny, druhý pro odvod čistého plynu do komína. Součástí obou kanálů jsou tepelně odolné uzavírací klapky s pneumatickým ovládáním.
Dalšími komponenty systému jsou zejména: ventilátor, elektrický rozváděč, řídicí systém atd.



RTO

Technologický proces

K najíždění zařízení nasává systém pomocí ventilátoru čerstvý vzduch z atmosféry.Po dosažení provozní teploty systému začne ventilátor odsávat znečištěný plyn z provozovny. Znečištěný plyn prochází postupně v cyklech jednotlivými kontejnery s předehřátou keramickou náplní.Proces oxidace začíná již průchodem kontejneru a je dokončen v oxidační komoře při teplotách 750 – 1000°C. Tím dochází k narušení chemické stability a následnému rozkladu uhlovodíků na oxid uhličitý a vodu.Čistý horký plyn je odváděn postupně v cyklech jednotlivými kontejnery, kde přenechává v keramické náplni tepelnou energii, získanou v hořákové komoře. Poté je odveden kanálem pro odvod čistého plynu do komína.



rto

 Schematické vyznačení jednoho cyklu průchodu vzdušiny systémem

Charakteristika systému

- Zařízení je vedeno v kategorii technologie BAT.
- Slouží k trvalému omezování emisí VOC vč. pachů bez snížení účinnosti čištění
- Tepelná účinnost více než 96%
- Při vyšších koncentracích škodlivin ve znečištěném plynu z provozovny lze zajistit autotermní provoz
- Vysoká a trvalá účinnost.
- Využití zbytkového tepla z procesu regenerativní termické oxidace přímo v systému.
- Možnost zásahů do systému pomocí modemu.
- Automatizovaný a kontrolovaný bezobslužný provoz s diagnostikou případných poruch a evidencí provozních parametrů
- Předávání dat nadřazeným řídicím systémům
- Nevyžaduje dodávku a/nebo výměnu spotřebních materiálů či surovin vyjma opotřebitelných.
- Z procesu nevznikají pevné odpady.
- Sledováním a záznamem teploty v oxidační komoře se trvale prokazuje plnění zákonem předepsaných emisních limitů.
- Konstrukční princip klapek zamezuje únikům odpadního vzduchu do vnějšího ovzduší.
- Jednoduchý princip a jednoduchá obsluha.
- Nevyžaduje se trvalá obsluha, zařízení je bezobslužné.
- Kompaktní konstrukční provedení a krátká doba instalace
- Variabilní provoz
- Malé tlakové ztráty díky speciálním keramickým nosičům
- Masivní konstrukce zajišťující dlouhou životnost
- Vysoká účinnost čištění
