VOC - systém adsorpce a desorpce na zeolitovém rotoru s následnou termickou oxidací

VOC - systém adsorpce a desorpce na zeolitovém rotoru s následnou termickou oxidací

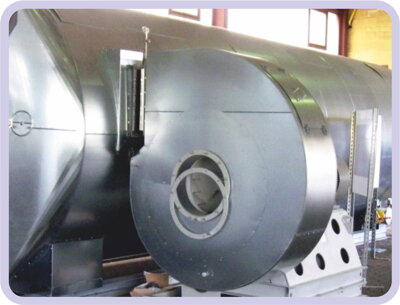

VOC systém je sestaven z jednoho a více zeolitových rotorů a zařízení pro termickou oxidaci. VOC systém se instaluje v případě velkého průtoku a nízké koncentraci škodlivin odsávaného znečištěného plynu z provozovny. Větší podíl znečištěného plynu se průchodem přes zeolitový rotor vyčistí a odvádí do komína. Zbytek zahuštěného znečištěného plynu se zneškodní v zařízení pro termickou oxidaci.
Dalšími komponenty systému jsou zejména: ventilátory, elektrický rozváděč, řídicí systém atd.

VOC

Technologický proces

Pro najíždění zařízení před zahájením výrobního procesu se nasává čerstvý vzduch z atmosféry. Po dosažení provozní teploty systému lze odsávat plyn znečištěný organickými škodlivinami z provozovny ventilátorem umístěným za zeolitovým rotorem.
Průchodem znečištěného plynu přes rotor dochází k adsorpci škodlivin v jeho adsorpční zóně a takto vyčištěný plyn je ze systému vypouštěn komínem.
Zbytková část znečištěného plynu o vysoké koncentraci škodlivin se odsává desorpčním ventilátorem z desorpční zóny rotoru do zařízení pro termickou oxidaci. Znečištěný plyn prochází postupně přes předehřívák, kde je trubkami předehříváku ohříván. Proces oxidace probíhá v oxidační komoře při teplotách až do 1100°C. Tím dochází k narušení chemické stability a následnému rozkladu uhlovodíků na oxid uhličitý a vodu.
Čistý horký plyn je odváděn trubkami ohříváku, kde přenechává tepelnou energii odsávanému znečištěnému plynu z provozovny. Čistý plyn je ze systému vypouštěn komínem.

 1

Charakteristika systému

- Zařízení je vedeno v kategorii technologie BAT.
- Slouží k trvalému omezování emisí VOC vč. pachů bez snížení účinnosti čištění
- Tepelná účinnost více než 96%
- Při vyšších koncentracích škodlivin ve znečištěném plynu z provozovny lze zajistit autotermní provoz
- Vysoká a trvalá účinnost.
- Využití zbytkového tepla z procesu regenerativní termické oxidace přímo v systému.
- Možnost zásahů do systému pomocí modemu.
- Automatizovaný a kontrolovaný bezobslužný provoz s diagnostikou případných poruch a evidencí provozních parametrů
- Předávání dat nadřazeným řídicím systémům
- Nevyžaduje dodávku a/nebo výměnu spotřebních materiálů či surovin vyjma opotřebitelných.
- Z procesu nevznikají pevné odpady.
- Sledováním a záznamem teploty v oxidační komoře se trvale prokazuje plnění zákonem předepsaných emisních limitů.
- Konstrukční princip klapek zamezuje únikům odpadního vzduchu do vnějšího ovzduší.
- Jednoduchý princip a jednoduchá obsluha.
- Nevyžaduje se trvalá obsluha, zařízení je bezobslužné.
- Kompaktní konstrukční provedení a krátká doba instalace
- Variabilní provoz
- Malé tlakové ztráty díky speciálním keramickým nosičům
- Masivní konstrukce zajišťující dlouhou životnost
- Vysoká účinnost čištění
