TNV - systém rekuperativní termické oxidace

Komponenty systému

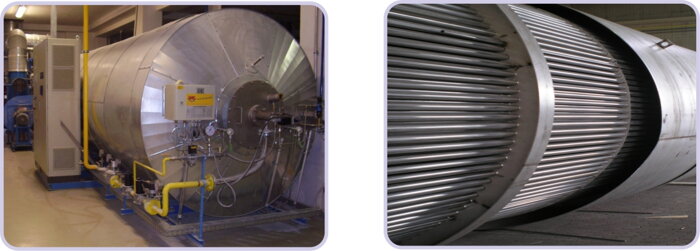

TNV se skládá ze dvou základních částí, tělesa oxidační (spalovací) komory a předehříváku umístěného na povrchu oxidační komory. Trubkový předehřívák je tepelně izolován a slouží pro ohřev odsávaného znečištěného plynu z provozovny. Systém je doplněn o ventilátor a elektrický rozváděč vč. automatického systému řízení procesů, přívod plynu atd. V případě přebytku procesem vzniklého tepla je možno integrovat do systému ekonomizér, kotel pro ohřev termálního oleje, rotační výměník tepla atd.
Dalšími komponenty systému jsou zejména: ventilátor, elektrický rozváděč, řídicí systém atd.

 TNV



Technologický proces

Pro najíždění zařízení před zahájením výrobního procesu se nasává čerstvý vzduch z atmosféry. Po dosažení provozní teploty systému začne ventilátor odsávat znečištěný plyn z provozovny. Znečištěný plyn prochází postupně přes předehřívák, kde je trubkami předehříváku ohříván. Proces oxidace probíhá v oxidační komoře při teplotách až do 1100°C. Tím dochází k narušení chemické stability a následnému rozkladu uhlovodíků na oxid uhličitý a vodu. Čistý horký plyn je odváděn trubkami ohříváku, kde přenechává tepelnou energii odsávanému znečištěnému plynu z provozovny. Čistý plyn je ze systému vypouštěn komínem.

 tnv2



Charakteristika systému

- Slouží k trvalému omezování emisí VOC vč. pachů bez snížení účinnosti čištění
- Zařízení je vedeno v kategorii technologie BAT
- Možnost využití zbytkového tepla z procesu regenerativní termické oxidace přímo v systému
- Vysoká a trvalá účinnost
- Možnost využití zbytkového tepla
- Automatizovaný a kontrolovaný bezobslužný provoz s diagnostikou případných poruch a evidencí provozních parametrů
- Automatické předávání dat nadřazeným řídicím systémům
- Možnost zásahů do systému pomocí modemu
- Zařízení nevyžaduje dodávku nebo výměnu spotřebních materiálů či surovin vyjma opotřebitelných
- Z procesu nevznikají odpady
- Sledováním a záznamem teploty v oxidační komoře se trvale prokazuje plnění zákonem daných emisních limitů
- Konstrukční princip klapek zamezuje únikům odpadního vzduchu do vnějšího ovzduší
- Jednoduchý princip a jednoduchá obsluha
- Není vyžadováná trvalá obsluha, zařízení je bezobslužné
- Vysoká účinnost čištění
